智慧農業沙盤模型系統方案
內容

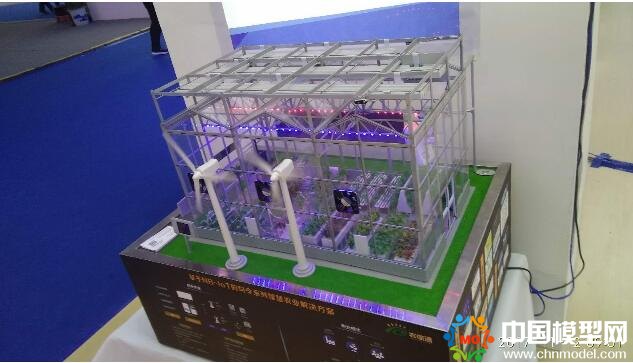

沙盤上部署了攝像頭、傳感器等，并包含了各種模擬區域與設施。沙盤可拆卸、組裝，制作輕便，具有防火、防變形等功能。
智能大棚
1 系統提供標準智能大棚，智能大棚模型遵循真實車輛比例所制作，大棚內嵌了各種蔬菜等大棚植物模型。農業沙盤，主要由農業溫室大棚、電動卷簾、灌溉系統及傳感器構成
2 智能網關控制器，是整套系統的核心，負責處理無線傳感器節點發送過來的農作物生長環境傳感器信息，并可控制無線傳感器模塊實施響應來調節農作物生長環境。
3 視頻監控單元，由一路網絡(luò )攝像頭構成，可以實現對農作物周?chē)h(huán)境視頻的監控，支持拍照和存儲功能。
4 無線傳感網中的傳感器及執行器采用(CC2530)的硬件方案，可以自組網，支持路由功能，構成分布式監控網絡(luò )。傳感器包括溫濕度傳感器、光照傳感器、CO2濃度監測傳感器、土壤濕度傳感器等；執行器包括電動風扇、電動卷簾、電動水泵、電子加熱器、警報器、電動窗戶等。
5 農業沙盤，主要由農業溫室大棚、電動卷簾、灌溉系統及傳感器構成。
系統功能
1 環境監控
實現對溫室大棚內溫濕度、光照、CO2濃度等農作物生長環境實時監測。
2 智能管理
通智能網關的數據計算和處理，采用有效策略對溫室大棚內環境進行調節，如當CO2濃度超標時，自動打開風扇換氣，溫濕度超標時自動警報等功能。
3 視頻監控
實現對農作物生長場景中視頻的本地和網絡(luò )監控，可實現抓拍、存儲功能。便于用戶本地和遠程觀察農作物生長情況。
5 本地控制
通過智能網關的顯示和觸摸屏輸入設備，實現對上述功能的本地監視和控制。
