        塔式太陽能熱發電項目沙盤模型

        2018年10月12日

        塔式太陽能熱發電項目沙盤模型lGv中國模型網
        一、塔式太陽能熱發電的基本原理lGv中國模型網

        塔式太陽能熱發電系統也稱集中型太陽能熱發電系統。它是在空曠的地面上建立一高大的中央吸收塔,塔頂上安裝固定一個吸收器,塔的周?chē)惭b一定數量的定日鏡,通過定日鏡將太陽光聚集到塔頂的接收器的腔體內產生高溫,再將通過吸收器的工質加熱并產生高溫蒸汽,推動汽輪機進行發電。即塔式太陽能熱發電系統是利用眾多的平面反射陣列,將太陽能輻射反射到置于高塔頂部的太陽接受器上,加熱工質產生過熱蒸汽,驅動汽輪機發電機組發電,從而將太陽能轉換為電能。顯然,陣列中的平面反射鏡數目越多,則其聚光比越大,接收器的集熱溫度也就越高。lGv中國模型網

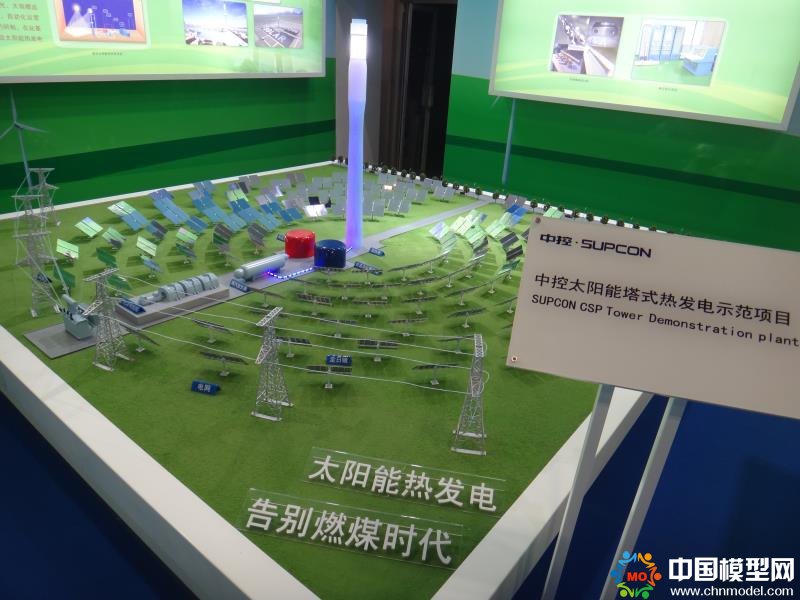

        塔式太陽能熱發電項目沙盤模型lGv中國模型網

        塔式太陽能光熱發電原理圖lGv中國模型網

        二、塔式太陽能熱發電系統的系統組成lGv中國模型網

        塔式太陽能熱發電站概念設計原理系統如下圖所示。整個系統由4各部分構成:聚光裝置、集熱裝置、蓄熱裝置和汽輪機發電裝置,主要包括定日鏡陣列、高塔、吸熱器、傳熱介質、換熱器、蓄熱系統、控制系統及汽輪機發電機組等。lGv中國模型網

        塔式太陽能熱發電系統中,吸熱器位于高塔上,定日鏡群以高塔為中心,呈圓周分布,將太陽光聚焦到吸熱器上,集中加熱吸熱器中的傳熱介質,介質溫度上升,存入高溫蓄熱罐,然后用泵送入蒸汽發生器加熱水產生蒸汽,利用蒸汽驅動汽輪機機組發電。汽輪機乏汽經冷凝器冷凝后送入蒸汽發生器循環使用。在蒸汽發生器中放出熱量的傳熱介質重新回到低溫蓄熱罐中,再送回吸熱器加熱。lGv中國模型網

        塔式太陽能熱發電項目沙盤模型lGv中國模型網

        1.定日鏡lGv中國模型網

        定日鏡主要由平面反射鏡與跟蹤機構組成。反射鏡可由玻璃制造,背面鍍銀并涂保護層,也可用反光鋁板制造,反射鏡安裝在反光鏡托架上。下面是來自網上的定日鏡照片。lGv中國模型網

        大型定日鏡面積達百平方米以上,由多塊平面鏡拼成,對于超大定日鏡上的多塊鏡面可略擺成拋物面狀,便于集中太陽光。lGv中國模型網

        定日鏡的面積相比定日場是很小的,而且距接收器又遠,要把陽光準確反射到接收器必須準確的跟蹤定位,定日鏡一般采用雙軸跟蹤結構,控制方法用傳感器跟蹤與視日跟蹤法并用。每個定日鏡都有獨立的跟蹤系統,勿需集中控制。lGv中國模型網

        塔式太陽能熱發電項目沙盤模型lGv中國模型網

        定日鏡lGv中國模型網

        2.中心接收塔lGv中國模型網

        中心接收塔也稱動力塔,是塔式太陽能熱發電站的集熱裝置。它由太陽輻射接收器和高塔兩部分組成。接收器安裝在高塔頂上,工質輸送管道等布置在空心塔體內。lGv中國模型網

        塔式太陽能熱發電項目沙盤模型lGv中國模型網

        3.蓄熱裝置lGv中國模型網

        塔式太陽能熱發電站的蓄熱裝置,通常是兩個不承壓的開式貯熱槽:一個是冷鹽槽,一個是熱鹽槽,以混合鹽做貯熱介質。冷鹽槽中的冷鹽,通過泵送往塔頂的接收器,經太陽能加熱至高溫,貯于熱鹽槽中。運行時,熱鹽通過蒸汽發生器加熱水變成過熱汽,驅動汽輪機發電機組,然后再返回冷鹽槽。通?;旌消}的運行工況接近常壓,因此接收器不承壓,允許采用薄壁鋼管制造,從而可以提高傳熱管的熱流密度,減少接收器的外形尺寸,以至降低接收器的輻射和對流熱損失,是接收器具有較高的吸收效率。lGv中國模型網

        塔式太陽能熱發電項目沙盤模型lGv中國模型網

        我國石油和天然氣資源比較貧乏,是一個以煤炭為主要能源資源的國家,煤炭占據能源消費結構2/3以上的比例。煤的大量使用,給環境帶來諸多負面影響,如燃煤排放CO2帶來的溫室效應以及地面下沉、水體污染等等。滿足持續快速增長的能源需求和能源的清潔高效利用,中國對以煤炭為主體的能源結構進行改革勢在必行,否則,來自國際社會(huì )的壓力將會(huì )愈來愈大。開發利用可再生能源是建立可持續發展能源系統最主要的政策措施,也是我國長期的能源發展戰略。lGv中國模型網
